高壓水射流油田鉆桿清洗系統組成介紹
時間：2014-05-18 10:12:25作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
高壓水射流油田鉆桿清洗系統是目前效率最高、效果最好、成本最低的鉆桿清洗裝置。該系統主要由水循環系統、超高壓清洗機、高壓管線、鉆頭、以及鉆桿旋轉系統、鉆頭進給系統等組成。
常壓下的清水經過超高壓清洗機升壓后到噴桿，噴桿端部連接鉆頭，高壓水經鉆頭噴嘴噴出形成高壓水射流。鉆桿在電機帶動下經過變速箱調節到合適的旋轉速度，另一電機帶動的滾動軸旋轉，拉動帶鉆頭的鋼噴桿前進，從而使產生的高壓、高能射流和刀具聯合作用于堵塞油管的物體，對物體進行破碎，直至將鉆桿清洗干凈。
高壓水射流油田鉆桿清洗系統組成介紹：
一、超高壓清洗機

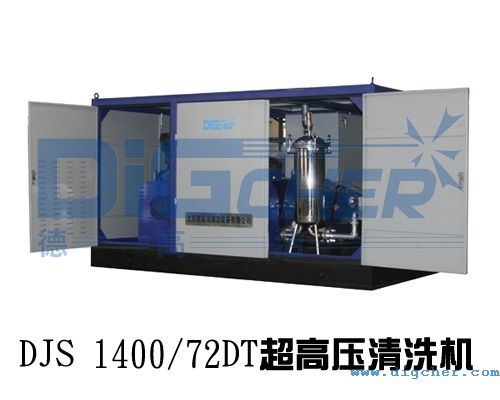

我們推薦采用DJS 1400/72DT超高壓清洗機，DJS 1400/72DT超高壓清洗機配置的超高壓泵額定壓力為1400bar，流量為72L/min，柴油機最高輸出功率240kw，最高旋轉2000rpm。
二、鉆桿旋轉系統
一臺5.5 kw的三相異步電機驅動一臺渦輪減速機提供油管的旋轉。
三、鉆頭進給系統
一臺2.2 kw的三相異步電機驅動一臺渦輪減速機提供鉆頭的前進及后退。
四、控制系統
電機轉速由電磁調速控制器控制，通過調節電壓表讀數經過換算來確定轉速，由此可得鉆頭的相對轉速。
北京德高潔清潔設備有限公司經過反復試驗，選取射流噴射角為14°，這時鉆頭的破巖效果最佳，破巖扭矩和耗費的機械比能又較小，將7個噴嘴中的4個布置在前面，角度為與前進方向成14°，另一個為中心直噴嘴，還有2個側噴嘴布置在鉆頭外徑上。鉆頭設計為外徑80 mm，2刀翼，刀翼長20～30 mm。根據水力計算，將噴嘴直徑定為0.6～1.0 mm。
常壓下的清水經過超高壓清洗機升壓后到噴桿，噴桿端部連接鉆頭，高壓水經鉆頭噴嘴噴出形成高壓水射流。鉆桿在電機帶動下經過變速箱調節到合適的旋轉速度，另一電機帶動的滾動軸旋轉，拉動帶鉆頭的鋼噴桿前進，從而使產生的高壓、高能射流和刀具聯合作用于堵塞油管的物體，對物體進行破碎，直至將鉆桿清洗干凈。
高壓水射流油田鉆桿清洗系統組成介紹：
一、超高壓清洗機
我們推薦采用DJS 1400/72DT超高壓清洗機，DJS 1400/72DT超高壓清洗機配置的超高壓泵額定壓力為1400bar，流量為72L/min，柴油機最高輸出功率240kw，最高旋轉2000rpm。
二、鉆桿旋轉系統
一臺5.5 kw的三相異步電機驅動一臺渦輪減速機提供油管的旋轉。
三、鉆頭進給系統
一臺2.2 kw的三相異步電機驅動一臺渦輪減速機提供鉆頭的前進及后退。
四、控制系統
電機轉速由電磁調速控制器控制，通過調節電壓表讀數經過換算來確定轉速，由此可得鉆頭的相對轉速。
北京德高潔清潔設備有限公司經過反復試驗，選取射流噴射角為14°，這時鉆頭的破巖效果最佳，破巖扭矩和耗費的機械比能又較小，將7個噴嘴中的4個布置在前面，角度為與前進方向成14°，另一個為中心直噴嘴，還有2個側噴嘴布置在鉆頭外徑上。鉆頭設計為外徑80 mm，2刀翼，刀翼長20～30 mm。根據水力計算，將噴嘴直徑定為0.6～1.0 mm。
