高效油井結垢管清洗方案—高壓水射流清洗工藝介紹

我國在油田后期開發階段中，油田開發已進入高含水期，綜合含水可達80%以上，由于產出介質中的高礦化物質在溫度和壓力作用下較容易結合成化合物，最終造成管線結垢堵塞。其中，結垢的主要成份為碳酸鈣，硫酸鈣，并含有少量氧化鐵，硫酸鋇，硫酸鍶等成份，硬度很高。結垢的現象不僅污染了結垢管，而且造成了嚴重的卡泵、管桿腐蝕等問題。因此，最終不得不靠更換新管線來維持生產，直接給油田帶來了巨大的經濟損失。

高壓水射流清洗技術是目前世界上新興的高新節能技術。高壓清洗機則是根據該技術衍生出的清洗設備，它的用途非常廣泛，幾乎橫跨了所有的工業清洗領域。其主要特點有清洗成本低、通過過濾后水可以循環使用、設備操作簡單、清洗效果強等。由于高壓水射流清洗技術具有無熱、無火花切割、無污染等優點，所以特別適用于結垢管安全使用和油水井的安全生產，是解決結垢管問題的最有效方法，可為油田創造顯著的經濟效益。

高壓水射流油井結垢管清洗方案介紹：

采用高壓水射流清洗技術對油井結垢管進行清洗不僅清洗質量好，而且對管本身無損傷、無腐蝕、無化學污染。清洗工藝流程如上圖所示。以下主要介紹清洗工藝流程。

一、建立清洗作業平臺

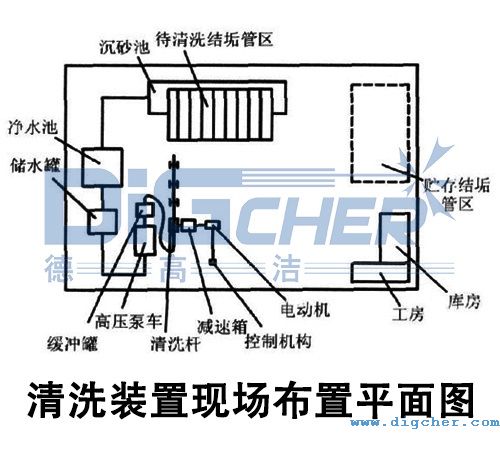

在清洗作業開始之前，我們先要搭建一個高壓水射流油井結垢管清洗作業平臺。結垢管從油井或水井起出后，通常會按操作規范擺放在井場里。清洗作業平臺需要結合建筑和地形特點安放整套清洗裝置�；�本原則是首先要利于污水循環處理，其次要控制噪音源與工房距離，最后是便于裝置移動。典型的平面布置示意圖如下圖。

二、篩選結垢管

高壓水射流油井結垢管清洗作業平臺搭建完成后，首先篩選能夠重新利用的結垢管，符合報廢標準的管直接報廢。具體報廢技術指標為內孔完全堵死的結垢管、存在大于30°彎度的結垢管、內外壁腐蝕厚度損失達到3mm以上的結垢管、彎點數超過4個以上以及管體嚴重變形的結垢管。

篩選過后，可以安全再利用的結垢管經簡單表面處理后待用，隨后進一步對結垢管內壁清洗。

三、高壓清洗機沖洗

高壓清洗機的工作原理是通過高壓泵將普通的純凈水加壓到數百乃至一千多個大氣壓后再通過小孔徑的高壓噴嘴噴射出的一股能量高度集中的射流束，也就是我們常說的高壓水射流，高壓水射流具有沖刷、楔劈、剪切、磨削等復合破碎作用，可立即將結垢物打碎脫落并沖走，從而實現垢層與本體的分離。

四、結垢管試樣

清洗后的結垢管必須經過驗收和質量檢驗，否則不能投入生產應用。驗收方法主要是目測管內壁是否有殘余污垢，并采用通徑規通過全管。必要時也可采用稱重法測量標準面積或用射線探傷方法對結垢管進行全面檢測。

五、防銹

高壓水射流清洗結垢管后需要對管內壁進行噴油處理，否則結垢管將會在短時間內生銹。常用的防銹油為廢機油或柴油。

噴油后的結垢管使用通徑規驗收，通徑合格后的結垢管按操作規范分層放置在貯存架上。

對于高壓清洗機的選型問題，北京德高潔清潔設備有限公司推薦采用DJS 1400/72DT超高壓清洗機清洗結垢管，試驗證明，采用DJS 1400/72DT超高壓清洗機清洗結垢管清洗效率得以大大提高，縮短鉆桿清洗周期的同時還大幅度減少了清洗成本。
