高效鋼材表面除鱗全自動解決方案—SD ATC高壓水射流除鱗系統
時間:2013-07-07 11:36:53作者:LeeZhou來源:德高潔清潔設備分享到:QQ空間新浪微博騰訊微博人人網微信
在熱軋校直鋼材的過程中,鋼材表面的爐生氧化鐵皮(俗稱鱗皮)是影響鋼材表面質量的主要原因之一。我們都知道,鋼材加熱至一定溫度便會生成氧化鐵皮,鐵皮如果不清除掉,軋入鋼材表面就會形成麻點缺陷,而大塊鐵皮壓入則會造成麻坑,如果麻坑過深、麻點面積過大,則會產生廢次品。另外,在生產中帶有鐵皮軋制時,還會加快軋輥的磨損。因此,熱軋前及時清除鐵皮已成為生產高質量產品必不可少的工序。目前,高壓水射流除鱗是清除氧化鐵皮最直接最有效的辦法,為此,北京德高潔清潔設備有限公司組織技術力量歷經數月,終于研發成功一套高效全自動SD ATC高壓水射流除鱗系統并投入應用,結果證明,該系統技術方案成熟先進,設備運行穩定,并取得了良好的效果。
SD ATC高壓水射流除鱗系統的工作原理:

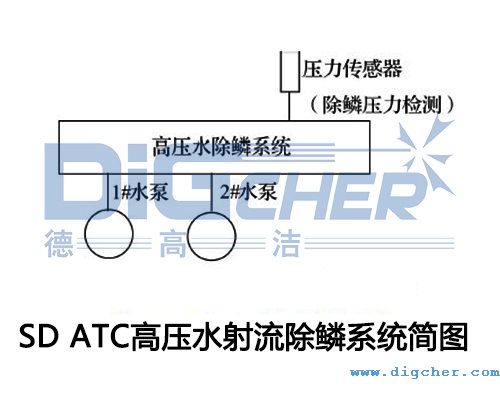

SD ATC高壓水射流除鱗系統的工作原理是在紅鋼坯軋制之前,由高壓泵站產生的高壓水經噴嘴形成高速射流打擊到鋼坯表面,在射流的沖蝕剝削以及熱爆效應下,鋼坯表面的爐生氧化鐵皮就會被清除。以下是SD ATC高壓水射流除鱗系統簡圖。
SD ATC高壓水射流除鱗系統簡介:

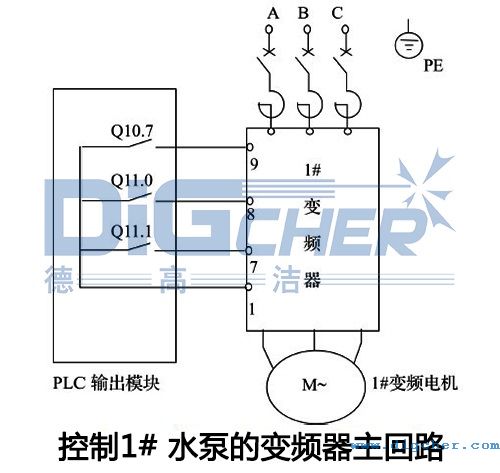

根據高壓水射流除鱗的機理,SD ATC高壓水射流除鱗系統的工作壓力是影響除鱗質量的主要因素。本系統是通過2臺(一臺為備用)高壓水泵來產生一定范圍的高水壓,壓力傳感器用于檢測除鱗時除鱗點水的壓力。高壓水泵利用西門子變頻器通過變頻電機驅動。下圖為控制1#水泵的變頻器主回路圖,通過調節變頻器的頻率,以調節變頻電機的速度,達到調節系統水的壓力。
設計初始參數:
坯料截面尺寸:150×150 mm、165×160 mm、180×220 mm;坯料長3000 mm;出爐溫度1150~1200 ℃;除鱗輥道速度1 m/s;鋼坯材質為軸承鋼、合金鋼;除鱗點1個(除鱗環2套);軋制節奏120 支/h;坯料4 面除鱗,氧化鐵皮除凈率100%;采用24 h工作制;除鱗后鋼坯的表面溫降≤20 ℃。
SD ATC高壓水射流除鱗系統方案為柱塞式高壓泵+變頻器+除鱗閥+噴水裝置。
除鱗工藝設置:
加熱爐出口至粗軋機之間設置1個除鱗點,靠近加熱爐一側,完成鋼坯4 面除鱗,全自動化控制。
SD ATC高壓水射流除鱗系統經廠家投用1年多以來,運行穩定,氧化鐵皮去除效果好,鋼材表面質量和軋輥孔型使用壽命顯著提高,取得了較好的效果,非常適合在國內推廣應用。
SD ATC高壓水射流除鱗系統的工作原理:
SD ATC高壓水射流除鱗系統的工作原理是在紅鋼坯軋制之前,由高壓泵站產生的高壓水經噴嘴形成高速射流打擊到鋼坯表面,在射流的沖蝕剝削以及熱爆效應下,鋼坯表面的爐生氧化鐵皮就會被清除。以下是SD ATC高壓水射流除鱗系統簡圖。
SD ATC高壓水射流除鱗系統簡介:
根據高壓水射流除鱗的機理,SD ATC高壓水射流除鱗系統的工作壓力是影響除鱗質量的主要因素。本系統是通過2臺(一臺為備用)高壓水泵來產生一定范圍的高水壓,壓力傳感器用于檢測除鱗時除鱗點水的壓力。高壓水泵利用西門子變頻器通過變頻電機驅動。下圖為控制1#水泵的變頻器主回路圖,通過調節變頻器的頻率,以調節變頻電機的速度,達到調節系統水的壓力。
設計初始參數:
坯料截面尺寸:150×150 mm、165×160 mm、180×220 mm;坯料長3000 mm;出爐溫度1150~1200 ℃;除鱗輥道速度1 m/s;鋼坯材質為軸承鋼、合金鋼;除鱗點1個(除鱗環2套);軋制節奏120 支/h;坯料4 面除鱗,氧化鐵皮除凈率100%;采用24 h工作制;除鱗后鋼坯的表面溫降≤20 ℃。
SD ATC高壓水射流除鱗系統方案為柱塞式高壓泵+變頻器+除鱗閥+噴水裝置。
除鱗工藝設置:
加熱爐出口至粗軋機之間設置1個除鱗點,靠近加熱爐一側,完成鋼坯4 面除鱗,全自動化控制。
SD ATC高壓水射流除鱗系統經廠家投用1年多以來,運行穩定,氧化鐵皮去除效果好,鋼材表面質量和軋輥孔型使用壽命顯著提高,取得了較好的效果,非常適合在國內推廣應用。
